小さな磁石の大きな可能性(

マイクロ波照射による磁石発熱現象の測定

著者

磁石に特定の周波数のマイクロ波をあてると、電子スピンの動力学的運動が継続的に誘起されて磁石の内部エネルギーが増大する、強磁性共鳴と呼ばれる現象が起こります。固体電子物性研究室の山野井一人さん(写真左)・横谷有紀さん(右)らの研究グループは、強磁性共鳴時の微小磁石の温度変化を測定する技術を開発し、強磁性共鳴によって増大した内部エネルギーが最終的に磁石自身の発熱を引き起こすことを明らかにしました。この研究成果はApplied Physics Lettersに掲載されました。

山野井 一人、横谷 有紀(理学研究院 物理学部門)
取材:関 元秀(理学研究院)

磁石の中の共鳴現象

共鳴は身近にありふれた物理現象です。例えば、ブランコに乗った人の背中をある一定のテンポ(そのブランコの固有周波数)で押すことで、弱い力でも大きく揺らすことができたという経験をお持ちの方も多いかと思います。磁石にも、強磁性共鳴と呼ばれる物理現象があります。磁石にマイクロ波をあてると、磁石の電子スピンが揺らされスピンの動力学的運動が生じますが、特にマイクロ波の周波数が電子スピンの固有周波数と一致した場合に強磁性共鳴が起こります。強磁性共鳴の下では、マイクロ波のエネルギーを効率よく吸収することで電子スピンの動力学的運動が継続的に誘起され、磁石の内部エネルギーが大幅に上昇します。

強磁性共鳴によって増大した磁石の内部エネルギーは熱に変換され、最終的に磁石自身が発熱すること(強磁性共鳴加熱効果)が予測されます。しかし、この効果による温度上昇は無視できるほど小さいと考えられてきました。これらの考えが正しいかどうかは磁石の温度上昇を測ればわかることですが、実測には技術的な困難が伴うため、不明のままでした。共鳴による発熱を適切に評価するためには、その他の物理現象による温度変化をできるだけ抑える必要があります。この問題の解決策として、とても小さな磁石を用いることが考えられます。しかし今度は、そのような微小磁石の温度をどのように測るのかという問題が生じます。サーモグラフィで簡単に測ることができると思うかもしれませんが、1mm以下の微小な金属のわずか数度程度の温度変化を検知できる高性能なサーモグラフィは非常に高価で簡単には手に入りません。そこで研究グループでは、金属が高温になるほど電気抵抗が高くなるというよく知られた性質を利用し、比較的安価な銅板・ガラス基板を用いた温度測定技術を開発し、共鳴時の磁石の温度変化を定量的に見積もることに成功しました。

大きな発熱を観測

実験に用いた試料は、ガラス基板に温度を測りたい微小な磁石(今回は鉄・コバルト・アルミから成る磁性合金)を作製し、その上に銅板を覆いかぶせたものです(図1)。この試料にマイクロ波を照射しながら、電気抵抗を図2に示す回路で測定したところ、共鳴による電気抵抗値の大幅な上昇を検出しました。抵抗値の上昇は銅板の温度上昇を意味し、強磁性共鳴による磁石の発熱効果の観測に成功しました。また銅板の電気抵抗の変化から、磁石の発熱量を定量的に見積もることも可能です。

図1

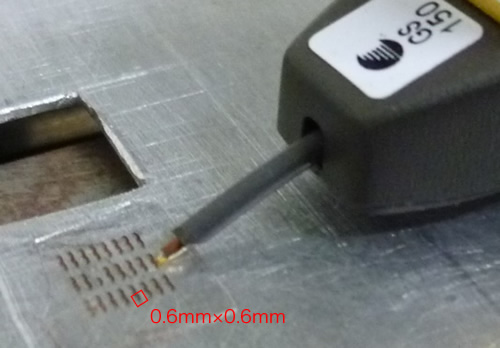

図1ガラス基板上に作製した磁石と銅板 並んで写っている金色の線は銅板で、それぞれの下に微小磁石がある。
図2虫眼鏡をもったきゅうりくん@右下

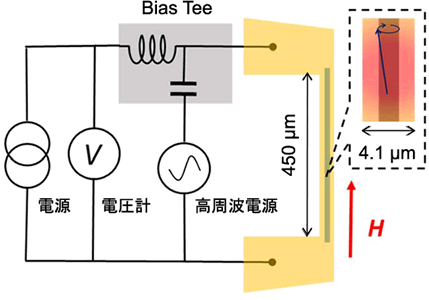

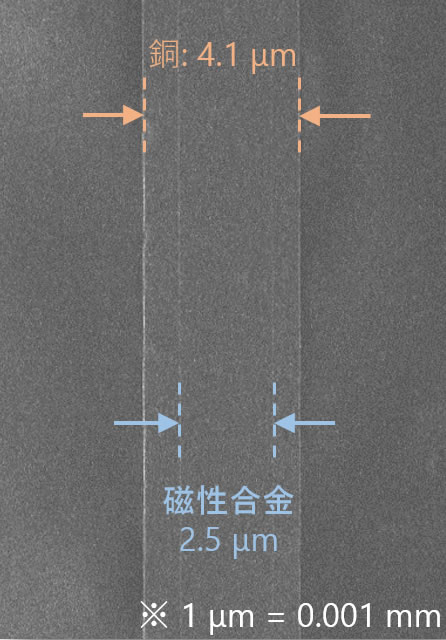

図2実験に用いた素子および測定回路の模式図 画像をクリックすると、点線部分に対応する電子顕微鏡写真を表示。

次に、マイクロ波の周波数を固定し、照射強度のみを変えて温度上昇との関係を調べました。すると、温度上昇は磁石にあてるマイクロ波の強度に比例して増大し、標準的なWi-Fi電波と同程度の強度である0.2Wワットのマイクロ波によって、磁石の温度は15度近くも上昇することがわかりました(図3)。水分子を振動させてものを加熱する電子レンジが極めて強いマイクロ波(数百~千数百W)を必要とすることと比べると、強磁性共鳴加熱効果がとても効率的だということがわかります。

図3

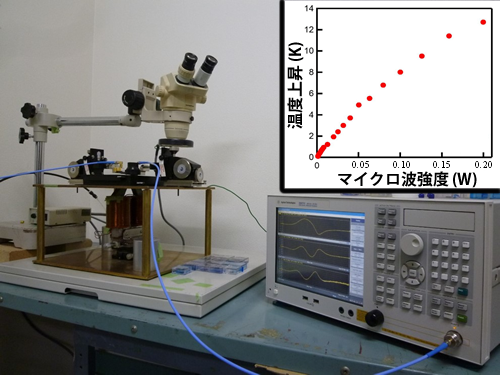

図3いくつかの装置を組み合わせて作製した測定システム 右上のグラフは、図2の測定回路から得られたマイクロ波強度(横軸)と温度上昇度(縦軸)の関係。

Wi-Fi発電の可能性

太陽・照明光や橋げたの振動など身近に存在する小さな物理エネルギーを電力へと変換して利用するエナジーハーベスティング技術(直訳すると「エネルギーを収穫する」技術)は、充電不要の電力供給を可能にすることからウェアラブルデバイスやIoTデバイスなどへの応用が期待されています。通信用電波も、身近に存在する物理エネルギーのひとつで、たとえばWi-Fi電波はマイクロ波です。微弱な電波から実用的な電力を得るためには、電気(電流)・磁気(スピン流)・熱(熱流)を結びつける様々な相互作用の原理と性質を理解することが必要で、強磁性共鳴加熱効果はそういった相互作用のひとつです。さらに、最近、磁石と非磁性金属を接合した系で、接合面に温度差があればスピン流を取り出せることが分かってきました(熱スピン注入)。本研究成果である強磁性共鳴を用いた加熱手法と熱スピン注入を組み合わせ、さらにスピン流を電流へと変換すれば、理論上はマイクロ波を電力に変換できます。この原理を実用化できれば、外部電源接続も電池交換も不要、Wi-Fiなどのマイクロ波のみで動作可能な革新的デバイスの創製が期待されます。更に、上記デバイスをナノ加工技術と組み合わせることで、選択制をも兼ね備えたワイヤレス給電技術及び超小型の自律的ロジック演算も可能となり、人が直接アクセスすることが困難な人体などへのアクセスを可能とするマイクロロボットやドラッグデリバリーなどの医療技術への応用も期待できます(特許取得済み)。15度程度という温度上昇は、磁石と非磁性金属の温度差を利用した発電には十分なものと考えられ、研究は現在、スピン流の生成を介した発電のステップに進んでいます。Wi-Fi発電の実用化もそう遠くない話かもしれません。

研究こぼれ話

試料には当初、比較的よく用いられるシリコン素材の基板を使用していました。ところがこの試料では、高強度のマイクロ波をあてても強磁性共鳴加熱効果による抵抗の変化があまり大きくありませんでした。疑問を抱きつつもしばらくはこの微量な抵抗値を観測していたのですが、ある時、磁石の熱が銅板ではなくシリコン基板に逃げている可能性に気づいたのです。そこで基板素材をシリコンよりも熱が伝わりにくいガラスに変えて同じ実験を実施したところ、抵抗値の上昇がシリコン基板のときと比較して約50倍になりました。

重要なのは、このステップは無意味な失敗ではないということです。実は、銅板の抵抗値が上昇したからといって、その原因が磁石の温度上昇であるといきなり言い切ることはできません。理論上考えられるその他の可能性を排除する必要があるのです。qri_pointここで銅板の抵抗値の上昇が基板の熱伝導率に大きく左右された事実から、抵抗値上昇の主原因が磁石の発熱だということが証明されたのです。発表された学術論文にはシリコン基板を用いた場合のデータも掲載されており、ガラス板の場合と対照比較されています。

より詳しく知りたい方は・・・

タイトル
Heat dissipation due to ferromagnetic resonance in a ferromagnetic metal monitored by electrical resistance measurement
著者
Kazuto Yamanoi, Yuki Yokotani, Takashi Kimura
掲載誌
Applied Physics Letters 107:182410 (2015)
タイトル
強磁性共鳴による磁性体加熱効果と熱スピン注入
著者
山野井 一人, 横谷 有紀, 植松 銀河, 家形 諭, 木村 崇
掲載誌
第39回日本磁気学会学術講演概要集 10aE-6 (2015)
特許
スピントロニクス素子、ワイヤレス給電装置、磁気センサー、磁気記録媒体、磁気メモリ、高周波フィルタおよびスピン発振器
発明者
木村 崇, フー シャオジー, 山野井 一人
公報情報
Patent Concepts 特開2016-66796
研究室HP
固体電子物性研究室
キーワード
磁石、マイクロ波、強磁性共鳴、磁性加熱効果
